金昌介质损耗测试仪按“ESC”键，光标移至首位，再按”键，将光标移至下一排“□开始测量”前，见图7所示。图7 开始测量 图8 正在测量中图9 测量结果 打印结果⑤打开“内高压允许”开关，按“ENT”键，仪器开始产生高压输出，同时伴有“嘟”的提示音，此时，屏幕显示“ 正在测量中 请等待 ” ，如图8所示。⑥在经过约40秒后，测量结束，高压自动切断，屏幕显示测量结果，如图9所示如需打印结果按“ENT”键即可打印。打印结果见图10所示。六、试验接线根据被试设备接地情况正确选择正、反接法；1、正接法：当被试设备的低压测量端或二次端对地绝缘时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出 ，高压屏蔽线（黑夹子）接被试设备高压端，高压芯线（红夹子）悬空；将黑色专用低压电缆从仪器面板上的Cx端引出 ，低压芯线（红夹子）接被试设备低压端L（见图11）；低压屏蔽线（黑夹子）接被试设备屏蔽端E。（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接，否则无法取样，无法测量；2、反接法：当被试设备的低压测量端或二次端对地无法绝缘，直接接地时，采用该方法。将红色专用高压电缆从仪器后侧的HVx端上引出，高压芯线（红夹子）接被试设备高压端，高压屏蔽线（黑夹子）悬空；低压端接地(见图12)；此时的低压CX输入线不接；注意HVx的芯线与屏蔽线严禁短接，否则无取样，无法测量；图11 正接法 图12 反接法3、外接高压测试当使用正接法、外标准电容、外高压时，采用该方法。

<金昌>天正华意电气设备有限公司

金昌介质损耗测试仪功 能：打开此开关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线。注意：当电源错误接线使用交流380V输入，打开此开关，此时液晶屏没有亮，可以看到开关指示灯亮，并且可以听到仪器内部发出蜂鸣声音。此状态时，仪器内部启动保护模块，请立即断开电源，检查电源接线。 4.4、电源输入插座安装位置：如图4—1—④。功能：提供仪器工作电源。(AC 220V±10％)接线方法：使用标准插座与市电或发电机相连接。(发电机输出零线接地)注意：电源插座内部带有保险管保护装置，不正常情况下可烧毁保险管保使仪器断电，保护仪器内部。 4.5、标准电容器输入Cn插座安装位置：如图4—1—⑤。功能：外接标准测试信号；正接法多通道测试为第1通道信号。接线方法：外标准测试时电缆芯线接标准电容测试端，电缆屏蔽层接标准电容器屏蔽极。外标准测试时不管是正接法还是反接法测量，标准电容器接线方法不变。此方式用于外接高电压等级标准电容器，实现高电压介质损耗测量。4.6、试品低压输入Cx插座安装位置：如图4—1—⑥。功能：正接法单通道输入被试品测试信号；正接法多通道测试为第2通道信号。接线方法：插座中心连接黑色信号线芯线；金属外壳接黑色信号线屏蔽层；正接法时芯线接被试品低压信号端，若被试品低压信号端有屏蔽极（如低压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。注意： 在启动测试的过程中严禁拔下插头，以防被试品电流经人体入地。 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头 连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。

绝缘油体积电阻率测定仪厂家
<金昌>天正华意电气设备有限公司

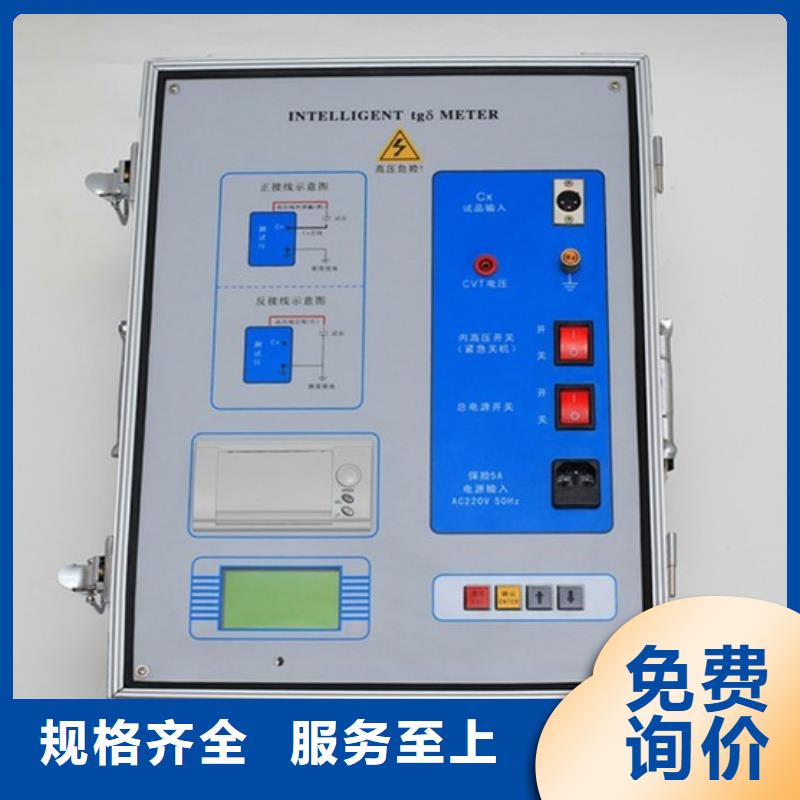

金昌介质损耗测试仪关闭此开关仪器内部无高压产生，亦无高压输出。总电源开关：打开该开关，屏幕显示测量内容。按键盘： 对光标所在处的内容否认时，或者已完成该内容。“ENT”：对光标所在处的内容认同时，可按此键加以确认，并将光标移至它处。“ ”：改变数值或改变正、反接线，单频、异频等内容。屏幕显示：显示菜单、测量信息、测量结果。应避免长时间阳光爆晒。亮度调节：调节屏幕对比度。五、操作说明以测量电力变压器，高压绕阻对低压绕阻及外壳的介损为例。该测量应采用反接法测量，(接线图见反接法)，检查仪器与电力变压器连接正确后，选用异频、10KV电压测量，进行以下操作。①打开总电源开关，仪器屏幕显示如下图4所示图4 开机显示 联接方式 测量电压 ②按“ENT”键，光标进入“测量方式 □ 50 按“ 键则可从“测量方式□ 50D” “测量方式□ 60测量方式□ 60D测量方式□ 45测量方式□ 55测量方式□ 65”间调整频率，按“ESC”键，光标移至首位，再按”键 ，将光标移至下一排“联接方式”前，见图5所示（测量方式：45、50、55、60、65分别代表45Hz、50Hz、55Hz、60Hz、65Hz单频测量，50D代表45/55Hz异频测量，60D代表55/65Hz异频测量）。③按“ENT”键，光标进入“联接方式 □ 正接 ，按 ”键，则可从“联接方式□ 反接联接方式□ CVT联接方式□ CN50联接方式□ CN60联接方式□ V1/V2” 间调整联接方式，按“ESC”键，光标移至首位，再按”键，将光标移至下一排“测量电压”前，见图6所示（联接方式：CVT代表CVT自激法测量，CN50代表外接50Hz高压测试，CN60代表外接60Hz高压测试，V1/V2代表CVT变比测试）。④按“ENT”键，光标进入“测量电压□0.5KV” ，按键，则可从0.51.01.52.02.5……9.5～10KV间调整电压。

绝缘油体积电阻率测定仪厂家 <金昌>天正华意电气设备有限公司

金昌介质损耗测试仪比如48.7Hz50±0.1Hz到50±10Hz自动双变频随意设置。60±0.1Hz到60±10Hz自动双变频随意设置。频率精度：±0.01Hz外施高压：正接线时试验电流5A，工频或变频40-70Hz反接线时试验电流10kV/5A，工频或变频40-70HzCVT自激法低压输出：输出电压3～50V，输出电流3～30ACVT变比测量：变比测量精度：±读数×1％变比测量范围：10～99999相位测量精度：±0.1°相位测量范围：0～359.9°测量时间：约40s，与测量方式有关输入电源：180V～270VAC，50Hz±1％，市电或发电机供电计算机接口：标准RS232接口，U盘插口(自动U盘存储数据)。打印机：炜煌A7热敏微型打印机环境温度：-10℃～50℃相对湿度：＜90％外形尺430＊330＊350mm仪器重量：28kg五、测量方式及原理按被测试品是否接地分两种测量方式，即正测量方式和反接线测量方式。两种测量方式的原理如图一所示：高压输出端Icx R 高压输出端Icx 10KV 10KV o CN ICN ～ Cx CN ICN ～ CX o RNR RNCx端 （a）正接线测量 （b）反接线测量图一在高压电源的10kV侧，高压分两路，一路给机内标准电容CN，此电容介损非常小，可以认为介损为零，即为纯容性电流，此电流ICN 可做为容性电流基准。在Cx试品一侧，试品电流Icx通过采样电阻R采入机内，此Icx可分解成水平分量和垂直分量见图二所示，通过计算水平分量与垂直分量的比值即可得到tgδ值。在图一（a）中Cx为非接地试品，试品电流Icx从试品末端进入采样电阻R，得到全电流值，在图一（b）中Cx为接地试品，机内Cx端直接接地，电流Icx从试品高压端到机内采样电阻取得全电流值。电流矢量法 试品等效电路

<金昌>天正华意电气设备有限公司 绝缘油体积电阻率测定仪厂家

金昌介质损耗测试仪测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。4.7、触摸显示屏安装位置：如图4—1—⑦。功能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。注意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。4.8、接地接线柱安装位置：如图4—1—⑧。功能：仪器保护接地。注意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。 4.9、ES自激输出安装位置：如图4—1—⑨。功能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，dn接地，为CVT提供测量所需高压电源。注意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。4.10、打印机安装位置：如图4—1—⑩。功能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。4.11、接线图安装位置：如图4—1—?。功能：描叙测试接线方式的示意图。注意：要注意接线方式和操作对应的功能，否则容易损坏仪器。

金昌介质损耗测试仪尊敬的用户：感谢您选择了绝缘油体积电阻率测试仪！为方便您尽早尽快地熟练操作本仪器，我们特随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的信息。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品，并且可以延长该仪器的使用寿命。 在编写本手册时，虽然我们本着科学和严谨的态度进行了工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必于百忙之中抽时间，尽快设法告知我们，并烦请监督我们迅速改正错误！本公司全体职员将不胜感激！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，愿您在繁忙的工作之中体会到办公自动化的轻松而美好的感觉！当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 一

<金昌>天正华意电气设备有限公司 绝缘油体积电阻率测定仪厂家

金昌介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

<金昌>天正华意电气设备有限公司

金昌介质损耗测试仪关闭此开关仪器内部无高压产生，亦无高压输出。总电源开关：打开该开关，屏幕显示测量内容。按键盘： 对光标所在处的内容否认时，或者已完成该内容。“ENT”：对光标所在处的内容认同时，可按此键加以确认，并将光标移至它处。“ ”：改变数值或改变正、反接线，单频、异频等内容。屏幕显示：显示菜单、测量信息、测量结果。应避免长时间阳光爆晒。亮度调节：调节屏幕对比度。五、操作说明以测量电力变压器，高压绕阻对低压绕阻及外壳的介损为例。该测量应采用反接法测量，(接线图见反接法)，检查仪器与电力变压器连接正确后，选用异频、10KV电压测量，进行以下操作。①打开总电源开关，仪器屏幕显示如下图4所示图4 开机显示 联接方式 测量电压 ②按“ENT”键，光标进入“测量方式 □ 50 按“ 键则可从“测量方式□ 50D” “测量方式□ 60测量方式□ 60D测量方式□ 45测量方式□ 55测量方式□ 65”间调整频率，按“ESC”键，光标移至首位，再按”键 ，将光标移至下一排“联接方式”前，见图5所示（测量方式：45、50、55、60、65分别代表45Hz、50Hz、55Hz、60Hz、65Hz单频测量，50D代表45/55Hz异频测量，60D代表55/65Hz异频测量）。③按“ENT”键，光标进入“联接方式 □ 正接 ，按 ”键，则可从“联接方式□ 反接联接方式□ CVT联接方式□ CN50联接方式□ CN60联接方式□ V1/V2” 间调整联接方式，按“ESC”键，光标移至首位，再按”键，将光标移至下一排“测量电压”前，见图6所示（联接方式：CVT代表CVT自激法测量，CN50代表外接50Hz高压测试，CN60代表外接60Hz高压测试，V1/V2代表CVT变比测试）。④按“ENT”键，光标进入“测量电压□0.5KV” ，按键，则可从0.51.01.52.02.5……9.5～10KV间调整电压。

<金昌>天正华意电气设备有限公司 绝缘油体积电阻率测定仪厂家

金昌介质损耗测试仪．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的；9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员；10．仪器应可靠接地，接地不好可能引起机器保护或造成危险。11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。13．仪器应注意防潮，防剧烈振动；14．当现场干扰较大，用单频无法得到确定结果时，应使用异频测量，其它情况应使用单频测量。15．当发出测量指令后，较长时间（1分钟）屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测。16．试品短路将无法测量，仪器自动保护。17．打印机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。

<金昌>天正华意电气设备有限公司 绝缘油体积电阻率测定仪厂家

金昌介质损耗测试仪高压输出HV插座安装位置：如图4—2—?，外设保护门。功能：仪器变频高压输出；检测反接线试品电流；内部标准电容器的高压端。接线方法：插座中心连接红色高压线芯线；金属外壳连接红色高压线屏蔽层；正接法时芯线和屏蔽层都可以作加压线对被试品高压端加压；反接法时只能用芯线对被试品高压端加压，若试品高压端有屏蔽极（如高压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。注意： 在启动测试的过程中此插座带有高压有触电危险，禁止触碰高压插座及与之相连的相关设备。 用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。测试过程中应保证插座中心红色高压线芯线与被试品高压端零电阻连接，否则可能引起测量结果的数据波动。4.13、高压线屏蔽接地端子安装位置：如图4—2—?。功能：仪器测试时高压线抗干扰接地。注意： 接地线不要靠近高压接头，否则会引起高压放电，出现升压失败。测试时请不要关闭接地保护功能，仪器的接地必须可靠。五、使用说明5.1、主菜单地线良好接入，打开电源开关，进入主菜单（如图5—1）；选择右边界面相应的测试选项进行测量。※ 注：仪器启动测试后，紧急情况需要停止，可直接按紧急停机！图 5—15.2、一般测试图 5—2 图 5—3图 5—4首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“一般测试”选项，进入下一级一般测试菜单（如图5—2）。然后可以点击“参数设置”进去设置菜单（如图5—3）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回一般测试界面，点击“取消”则不保存本次修改并返回一般测试界面。

<金昌>天正华意电气设备有限公司 绝缘油体积电阻率测定仪厂家 <金昌>天正华意电气设备有限公司

金昌介质损耗测试仪测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图1测量原理图1.仪器结构测量电路：傅立叶变换、复数运算等全部计算和量程切换、变频电源控制等。控制面板：打印机、键盘、显示和通讯中转。变频电源：采用SPWM开关电路产生大功率正弦波稳压输出。升压变压器：将变频电源输出升压到测量电压，无功输出2KVA/1分钟。标准电容器：内Cn，测量基准。Cn电流检测：用于检测内标准电容器电流，10μA～1A。输入电阻〈2Ω。Cx正接线电流检测：只用于正接线测量，10μA～1A。输入电阻〈2Ω。Cx反接线电流检测：只用于反接线测量，10μA～1A。输入电阻〈2Ω。反接线数字隔离通讯：采用精密MPPM数字调制解调器，将反接线电流信号送到低压侧。隔离电压20KV。2.工作原理启动测量后高压设定值送到变频电源，变频电源用PID算法将输出缓速调整到设定值，测量电路将实测高压送到变频电源，微调低压，实现准确高压输出。根据正/反接线设置，测量电路根据试验电流自动选择输入并切换量程，测量电路采用傅立叶变换滤掉干扰，分离出信号基波，对标准电流和试品电流进行矢量运算，幅值计算电容量，角差计算tgδ。

---
